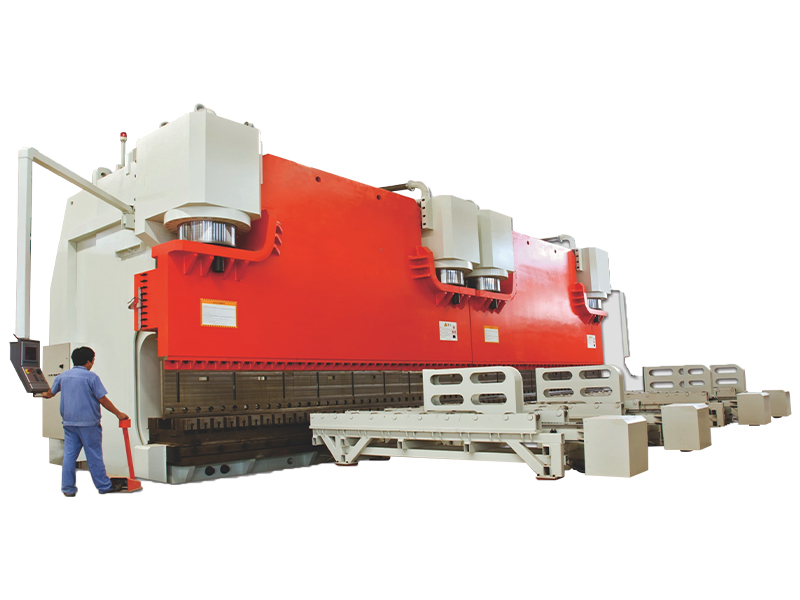

शीट झुकने के लिए चीन टैंडम प्रेस ब्रेक

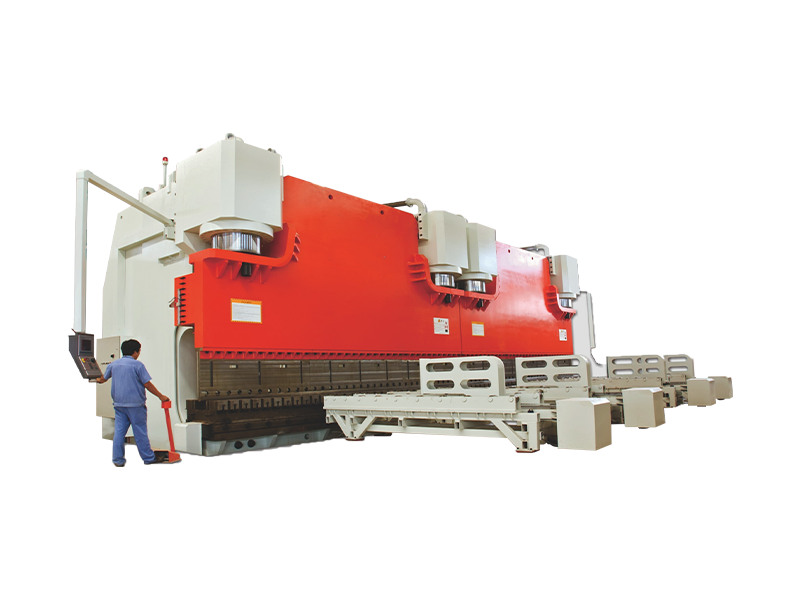

टैंडम प्रेस ब्रेक

उत्पाद विवरण

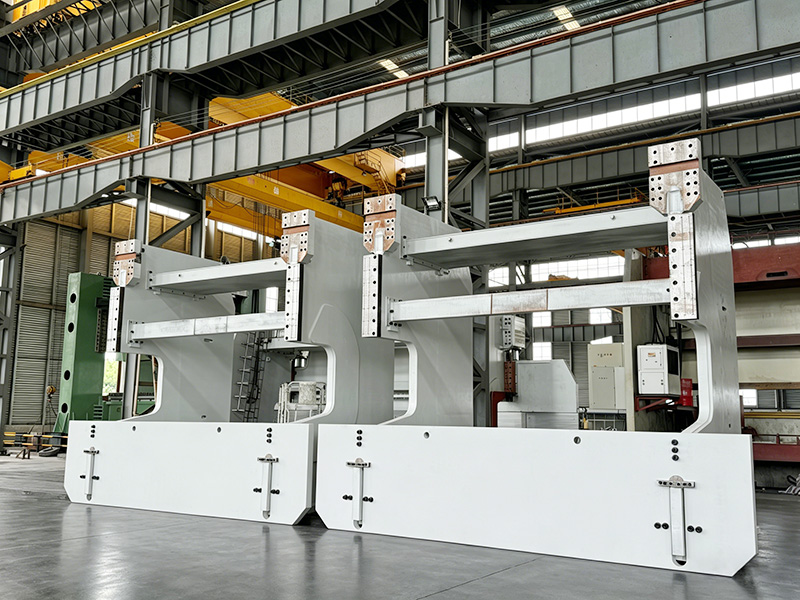

प्रेस ब्रेक का पूरा फ्रेम एकीकृत वेल्डिंग के माध्यम से बनाया जाता है। वेल्डिंग के बाद, भागों को किसी भी आंतरिक तनाव को दूर करने और प्रेस ब्रेक की स्थिरता बनाए रखने के लिए टेम्परिंग कंपन

तनाव विश्लेषण और परिमित तत्व विश्लेषण

सीएई सॉफ्टवेयर सॉलिडवर्क्स का उपयोग प्रेस ब्रेक और लेजर काटने की मशीन फ्रेम की रैखिक स्थिर संरचना, तनाव और विरूपण का विश्लेषण करन इसलिए, एफईए (परिमित तत्व विश्लेषण) जटिल संरचनाएं, अत्यधिक जटिल भार, क्षणिक मॉडलिंग और उपर्युक्त कारकों के संयोजन शामिल परिदृश्यों के

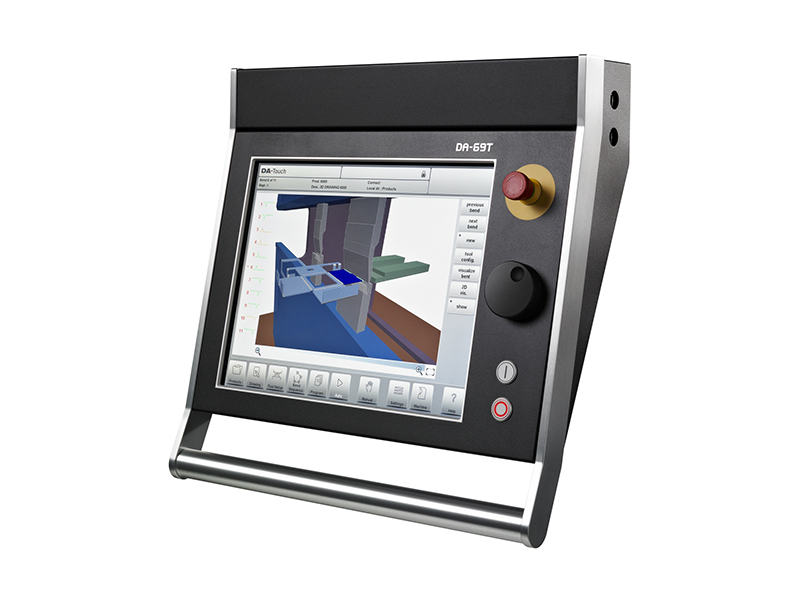

सीएनसी प्रणाली

निश्चित रूप से, नियंत्रक पूरी मशीन का मस्तिष्क है।

हम नियंत्रकों के कई ब्रांडों की पेशकश करते हैंः लेमोर, डेलेम, ईएसए और साइबेलेक

इन नियंत्रकों को क्रमशः नीदरलैंड, इटली और स्विट्जरलैंड से आयात किया जाता है।

यह एल्गोरिदम झुकने के चक्र को अनुकूलित करता है, कार्य चरणों के सेटअप समय को कम करता है, और झुकने की प्रक्रिया की समग्र दक्षता में सुधार करता ह

इसके अलावा, सिस्टम 2 डी और 3 डी ग्राफिक्स के संपादन का भी समर्थन कर सकता है।

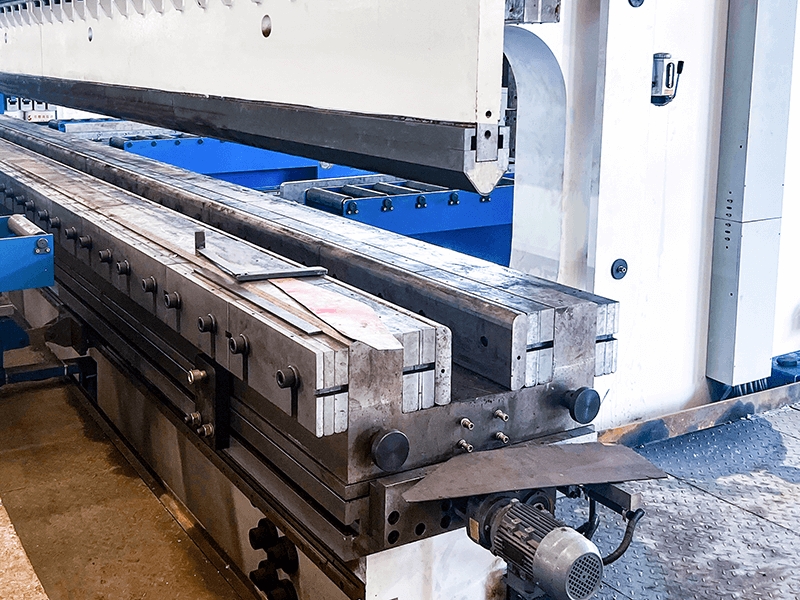

क्राउनिंग

स्वतंत्र डिजाइन के माध्यम से, हम रैम और वर्कटेबल दोनों के कुल विरूपण के आधार पर मुआवजा मूल्य की गणना करते हैं। यह प्रक्रिया हमें मुआवजा वक्र के साथ बिस्तर के विरूपण वक्र को पूरी तरह से संरेखित करने की अनुमति देती है, जिससे उत्पाद की सीधापन और कोण

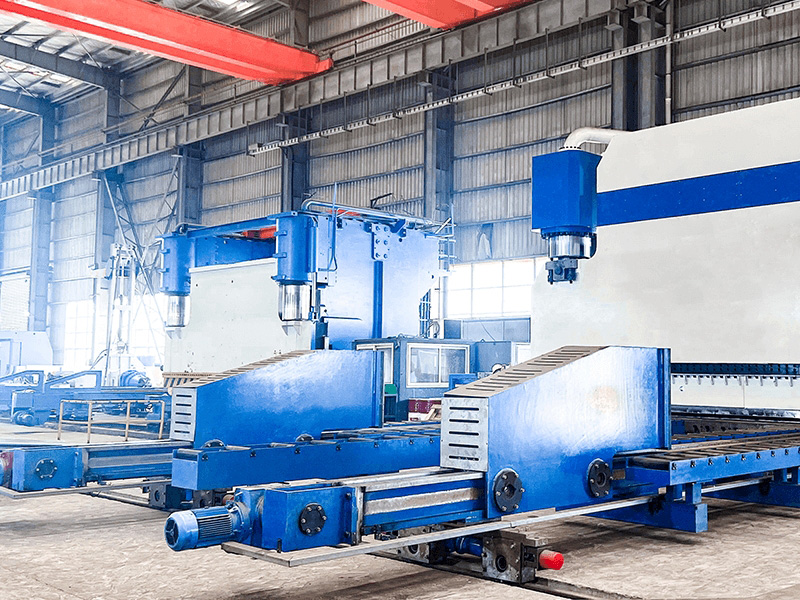

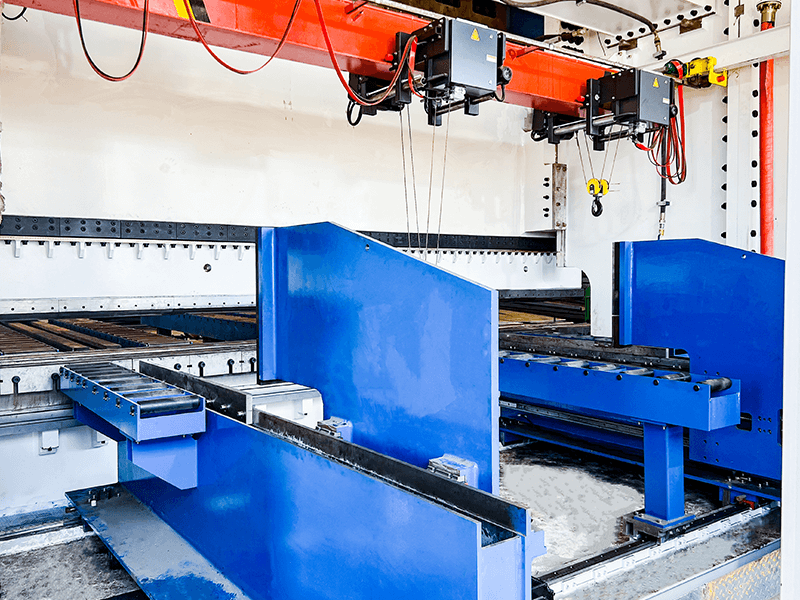

फ्रंट फीडिंग डिवाइस

फ्रंट फीडिंग डिवाइस स्वचालित धातु प्लेट फीडिंग को सक्षम करता है।

बैकगेज

एक्स-अक्ष की बेहतर आंदोलन सटीकता की गारंटी देने के लिए, हम ताइवान पीएमआई और पीवाईएम से बॉल स्क्रू और रैखिक गाइड रेल का उपयोग करते हैं, जो पार

एक कदम मोटर के बजाय, हम पीछे के स्टॉप के सिंक्रोनस पुली तंत्र को नियंत्रित करने के लिए एक सर्वो मोटर का उपयोग करते हैं।

पूरी बैकगेज सिस्टम उच्च तापमान टेम्परिंग से गुजरती है, प्रभावी ढंग से सिस्टम के भीतर किसी भी आंतरिक तनाव को समाप्त करती है, धात नतीजतन, फ्रेम विरूपण अब एक मुद्दा नहीं है, सटीकता के किसी भी नुकसान को रोकता है।

सीएनसी हाइड्रोलिक प्रेस ब्रेक के तकनीकी विनिर्देश

मॉडल	झुकने बल	झुकने की लंबाई	स्तंभ दूरी	गले की गहराई	स्ट्रोक	रैम गति			खुली ऊंचाई	मुख्य मोटर	तेल टैंक की मात्रा	वजन	समग्र आयाम एल × डब्ल्यू × एच
	केएन	मिमी	मिमी	मिमी	मिमी	मिमी / एस			मिमी	किलोवाट	L	किलो	मिमी
2-WE67K-320/6000	3200	6000	4800	720	250	70	7.5	75	830	22	2×1400	35500	6150×4575×5070
2-WE67K-320/7000	3200	7000	5600	720	250	70	7.5	75	830	22	2×1400	38000	7150×4575×5570
2-WE67K-400/7000	4000	7000	5600	720	320	70	7.5	75	830	30	2×1400	46000	7150×3560×5900
2-WE67K-600/6000	6000	6000	4800	1000	320	70	7.5	75	960	45	2×1400	62000	6080×4435×7300
2-WE67K-800/6000	8000	6000	4800	1100	350	80	8	70	1250	55	2×2100	89000	6240×7180×6200
2-WE67K-1000/6000	10000	6000	4800	1400	400	70	8	70	1350	2×45	2×2100	118000	6240×8080×6600
2-WE67K-1000/7000	10000	7000	5000	1600	400	70	8	70	1350	2×45	2×2100	123000	7240×8080×6415
2-WE67K-1200/6000	12000	6000	4500	1600	450	70	7	65	1550	2×45	2×2600	135000	6240×8080×6600
2-WE67K-1200/7000	12000	7000	5600	1600	450	70	7	65	1550	2×45	2×2600	155000	7100×8100×7800
2-WE67K-1600/7000	16000	7000	5600	1600	450	70	6.5	60	1550	2×55	2×3150	190000	7200×5900×7900
2-WE67K-2000/9000	20000	9000	6500	1600	450	70	6.5	60	1550	2×75	2×3900	280000	9240×9050×8800
2-WE67K-3000/7000	30000	7000	5240	1600	450	60	5	60	1540	4×55	2×5340	335000	7300×10800×8100
