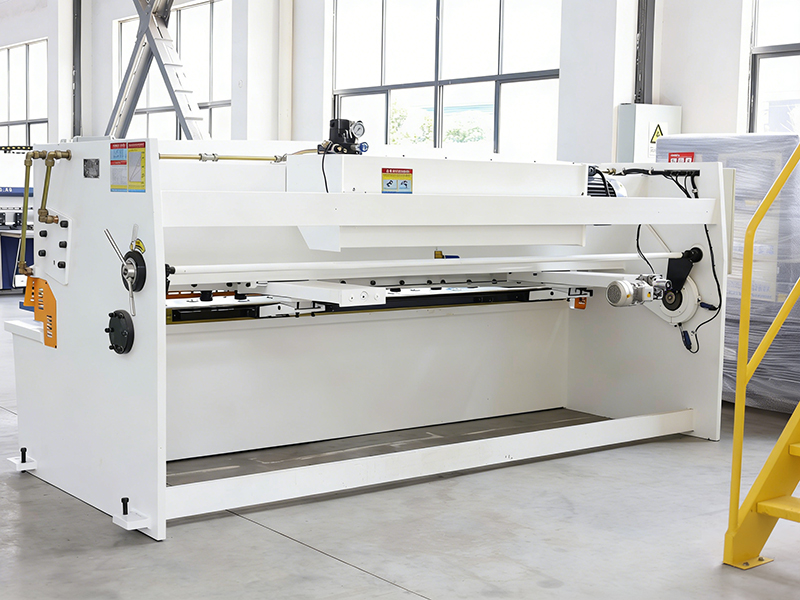

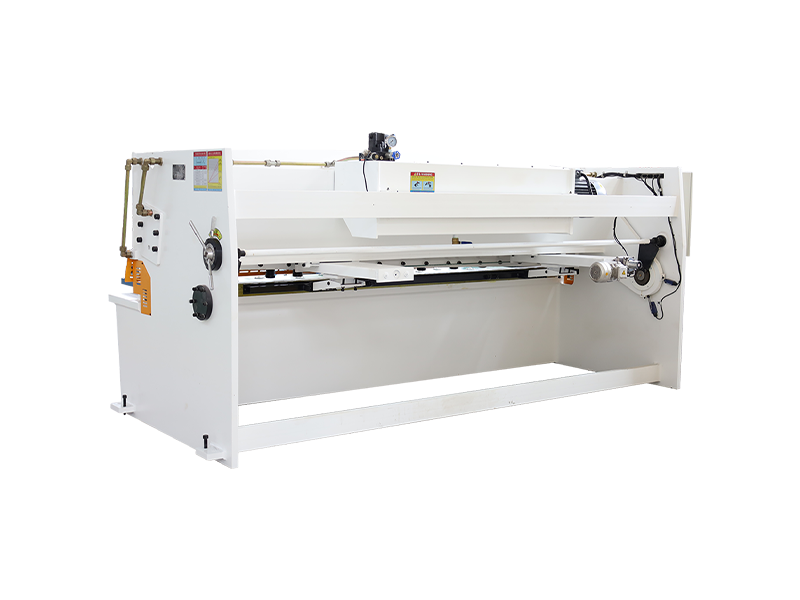

स्विंग बीम कतरनी मशीन

उत्पाद विवरण

Jianmeng QC12K स्विंग बीम शीयरिंग मशीन अभिनव प्रौद्योगिकी को अपनाती है और प्रत्येक काटने की सटीकता सुनिश्चित करने के लिए एक इलेक्ट्रि
हमारे हाइड्रोलिक स्विंग शीयरिंग मशीन वर्तमान बाजार में एक लोकप्रिय उत्पाद है, जो पूर्ण लंबाई और अल्ट्रा वाइड शीट्स काटने के लिए उच्

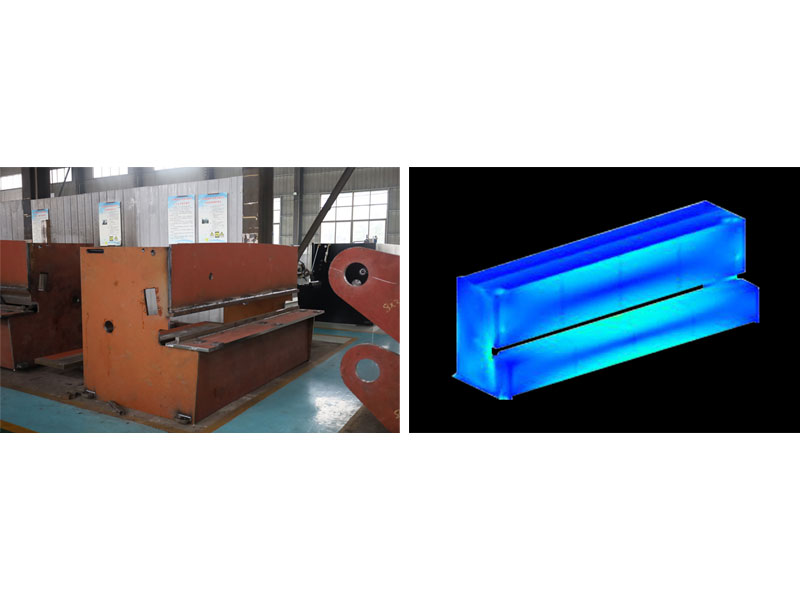

तनाव विश्लेषण और परिमित तत्व विश्लेषण

सीएई सॉफ्टवेयर सॉलिडवर्क्स का उपयोग झुकने वाली मशीनों और लेजर काटने वाली मशीनों के फ्रेमों की रैखिक स्थिर संरचना, तनाव और विरूपण का विश इसलिए, एफईए जटिल संरचनाओं, अत्यधिक जटिल भार, क्षणिक मॉडलिंग और उपरोक्त कारकों के संयोजनों के साथ स्थितियों के लिए बहुत

सीएनसी प्रणाली

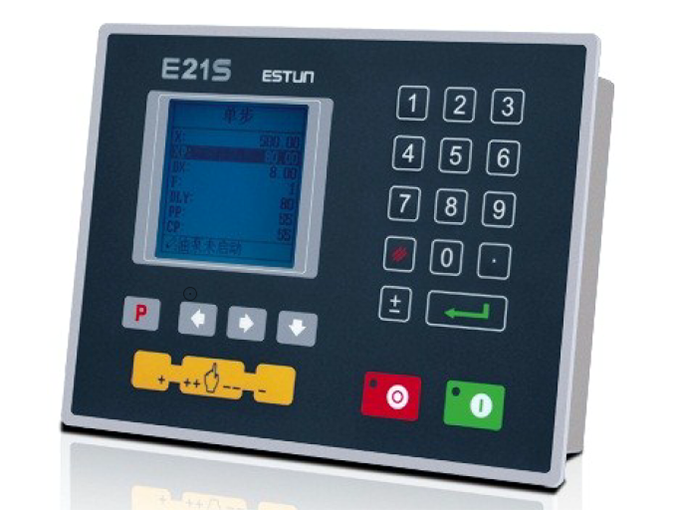

ESTUNE21S सीएनसी प्रणाली

उच्च परिभाषा हाइड्रोलिक डिस्प्ले स्क्रीन

साधारण मोटर्स और आवृत्ति कनवर्टर्स को नियंत्रित करें

एक्स-अक्ष बुद्धिमान स्थिति

मल्टी स्टेप प्रोग्रामिंग, 40 प्रोग्राम, प्रत्येक 25 चरणों के साथ

समय रिले समारोह में निर्मित

एक क्लिक समारोह स्विचिंग

एकपक्षीय स्थिति समारोह

एक क्लिक बैकअप और पैरामीटर पुनर्स्थापित करें

चीनी और अंग्रेजी

मीट्रिक प्रणाली

हाइड्रोलिक वाल्व समूह

यह मशीन ब्रांडेड हाइड्रोलिक वाल्व समूह को अपनाती है।

इसके तेल दबाव अधिभार सुरक्षा समारोह के कारण, तेल रिसाव और वाल्व जैमिंग शायद ही कभी होते हैं।

वास्तविक समय तेल दबाव निगरानी सुचारू तेल प्रवाह और उपकरण के स्थिर संचालन सुनिश्चित करती है।

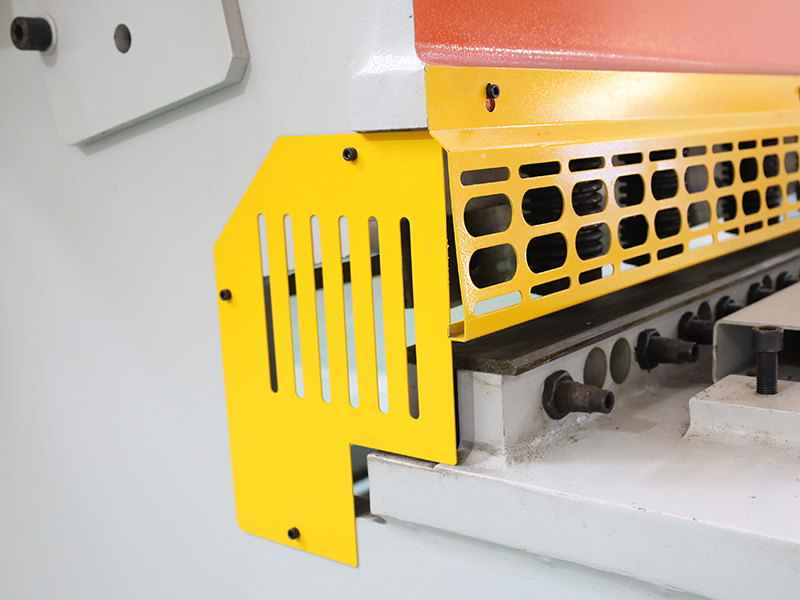

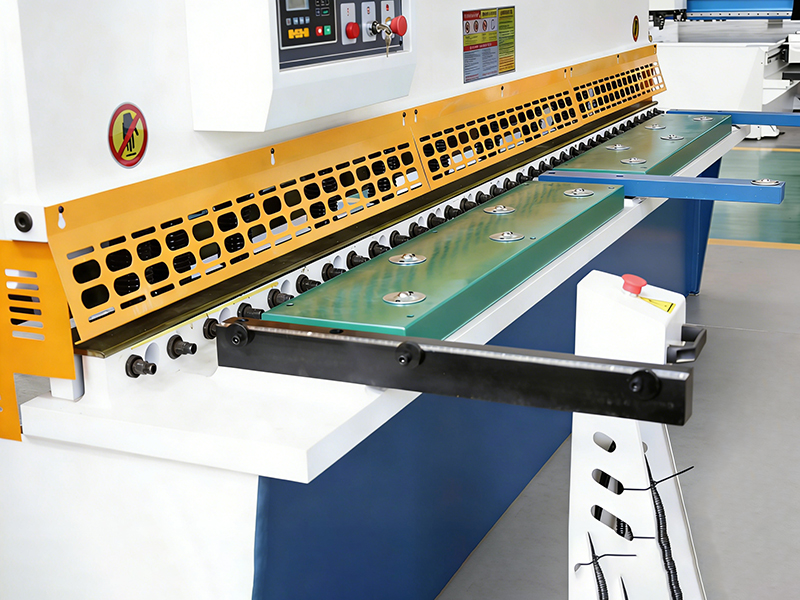

फीडिंग पोर्ट

हमारा फ़ीड इनलेट डिज़ाइन मशीन के सुरक्षित और विश्वसनीय संचालन सुनिश्चित करने के लिए सुरक्षा मानकों को प

हमारी मशीन न्यूनतम फ़ीड ऊंचाई प्रदान करती है, जो शीट की मोटाई के बराबर है; अधिकतम फ़ीड ऊंचाई शीट की मोटाई प्लस 20-25 मिलीमीटर के बराबर है। मशीन ऊंचाई समायोजन पेंच से भी लैस है, जिससे उपयोगकर्ताओं को खिलाने की ऊंचाई को अनुकूलित करना आसान होता है।

हमारी मशीनें ऑपरेटरों के सुरक्षित संचालन सुनिश्चित करने के लिए सामने और साइड गार्डरेल से लैस हैं।

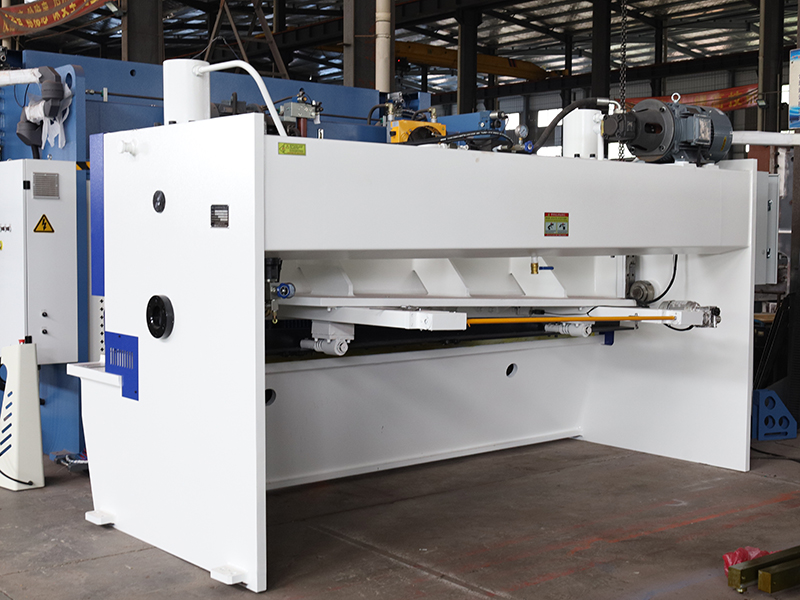

बैक गेज

कतरनी क्षमता में महत्वपूर्ण कारकों में से एक पीछे की स्टॉपर सामग्री का डिजाइन और स्थिरता है।

उच्च गुणवत्ता वाली काटना केवल उत्कृष्ट उत्पादों, स्थिरता और सटीक बैकस्टेपिंग के साथ ही प्राप्त की जा

उच्च गति वाले गेंद पेंच के रियर स्टॉप सिस्टम की गति को रैखिक गाइड द्वारा भी समर्थित किया जाता है, जो लंबे जीवनकाल, उच्च संवेदनशीलता और किसी भी टकर

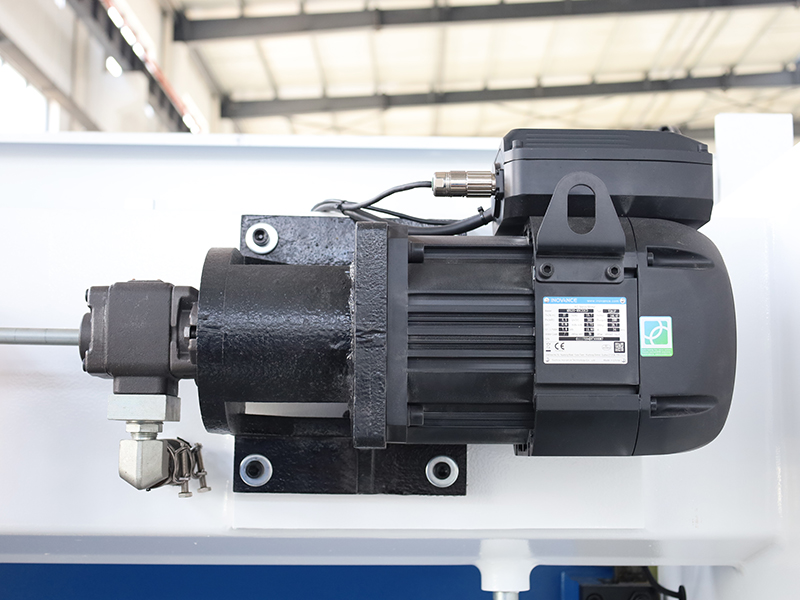

मुख्य मोटर

ब्रांडेड मोटर्स का उपयोग मशीन के सेवा जीवन को बढ़ाता है और इसे कम शोर वाले वातावरण में काम करता है।

मोटर का शक्ति स्तर और स्थापना आकार आईईसी मानकों का अनुपालन करता है, जिससे इसका उपयोग और रखरखाव बहुत आसान होता है।

हमारे पास ग्राहक के स्थान की विशिष्ट वोल्टेज आवश्यकताओं को पूरा करने के लिए मशीन की शक्ति और वोल्टेज को अनुकूलि

तकनीकी विनिर्देश

इकाई	काटने की मोटाई मिमी	काटने की चौड़ाई मिमी	स्ट्रोक समय मिन -1	पीछे सामग्री यात्रा मिमी	मुख्य मोटर शक्ति किलोवाट	शीयर कोण °	बाहरी आयाम मिमी	वजन टी
4×2000	4	2000	20	20-600	7.5	1°30′	2590×1610×1715	3.8
4×2500	4	2500	20	20-600	7.5	1°30′	3140×1610×1630	4.3
4×4000	4	4000	8	20-600	7.5	1°30′	4640×1640×1830	7.5
6×2000	6	2000	20	20-600	7.5	1°30′	2590×1640×1720	4.6
6×2500	6	2500	18	20-600	7.5	1°30′	3140×1640×1630	5.2
6×3200	6	3200	14	20-600	7.5	1°30′	3840×1640×1630	6.3
6×4000	6	4000	12	20-600	11	1°30′	4670×1900×1830	9.3
6×5000	6	5000	7	20-800	11	1°30′	5770×2152×2065	15.8
6×6000	6	6000	7	20-800	15	1°30′	6800×2300×2360	22.2
8×2500	8	2500	14	20-600	11	1°30′	3140×1610×1660	5.3
8×3200	8	3200	10	20-600	11	1°30′	3840×1610×1660	6.3
8×4000	8	4000	10	20-600	11	1°30′	4700×1910×1830	9.5
8×5000	8	5000	7	20-800	15	1°30′	5860×2252×2215	18.5
8×6000	8	6000	6	20-800	15	1°30′	6870×2468×2410	24.6
10×2500	10	2500	10	20-600	15	2°	3400×1690×1800	7.8
10×3200	10	3200	8	20-600	15	1°48′	4100×1690×1900	9.2
10×4000	10	4000	8	20-800	18.5	1°54′	4850×2152×2090	15
12×2500	12	2500	10	20-600	15	2°	3400×1690×1800	7.8
12×3200	12	32000	10	20-800	18.5	1°30′	4085×2050×2120	12
12×4000	12	4000	8	20-800	18.5	2°	4870×2250×2150	15.3
12×5000	12	5000	8	20-800	30	2°	5900×2480×2400	22.4
16×2500	16	2500	8	20-800	18.5	2°	3435×2050×2130	11.5
16×3200	16	3200	7	20-800	18.5	2°	4120×2192×2155	14.5
16×4000	16	4000	7	25-800	30	2°	4900×2300×2315	18.6
20×2500	20	2500	6	20-800	37	2°30′	3450×2075×2515	15
20×3200	20	3200	5	25-800	37	2°30′	4180×2300×2600	19
20×4000	20	4000	5	30-1000	37	2°30′	4950×2388×2760	24
25×2500	25	2500	5	40-800	45	3°	3460×2300×2696	16.8
