स्वचालित चार पक्ष वी ग्रूवर मशीन

धातु शीटों के लिए वी-ग्रूविंग आवश्यक क्यों है?

वी-ग्रूविंग, जिसे वी-कटिंग के रूप में भी जाना जाता है, फ्लैट शीट धातु में नालियों को काटने की एक प्रक्रिया है और कतरने और झुकने क वी-ग्रूविंग के बाद, शीट में कतरने और झुकने के लिए स्पष्ट संदर्भ लाइनें हैं; मोड़ के बाद फिलेट को एक सच्चे दाएं कोण मोड़ प्राप्त करने के लिए हटा दिया जा सकता है।
वी-नाली एक सहायक बनाने का संचालन है: इरादा मोड़ लाइन पर विशेष उपकरण और टूलिंग एक वी-आकार की नाली काटें ताकि सामग्री को अधिक आसानी से झुकाया जा सके और ब झुका हुआ हिस्सा फिर प्रेस ब्रेक या मैन्युअल रूप से बनाया जाता है। वी-नाली की गहराई, चौड़ाई और कोण नाली संचालन के दौरान कटर ज्यामिति और काटने / फ़ीड गहराई द्वारा निर्धारित और नियंत्रित
जीएसएफएम क्षैतिज चार-पक्ष वी नाली मशीन एक पेशेवर वी नाली उपकरण है, जो सभी धातु प्लेटों, जैसे स्टेनलेस स्टील प्लेटों, तांबे की प्लेटों, एल्यूमीनियम प्लेटों, जस्ती प्लेटों और इत

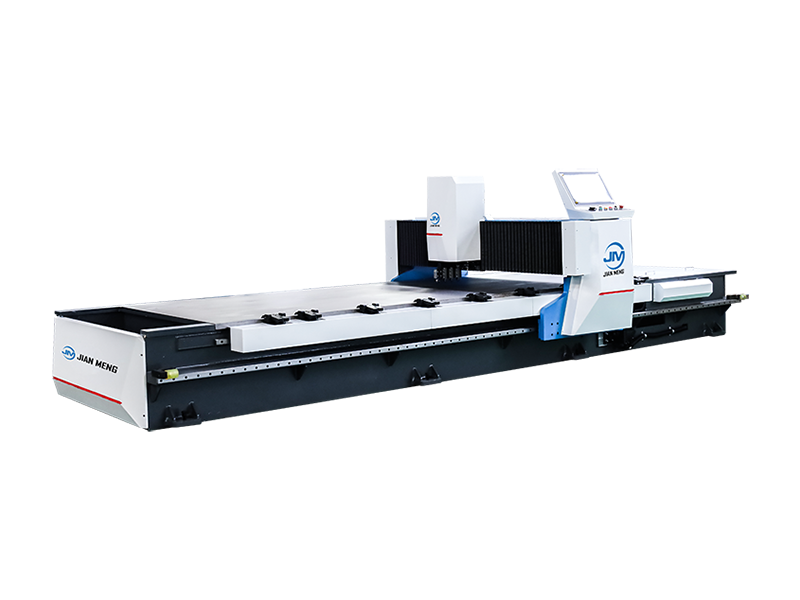

चार-पक्ष वी नाली मशीन

उत्पाद विवरण

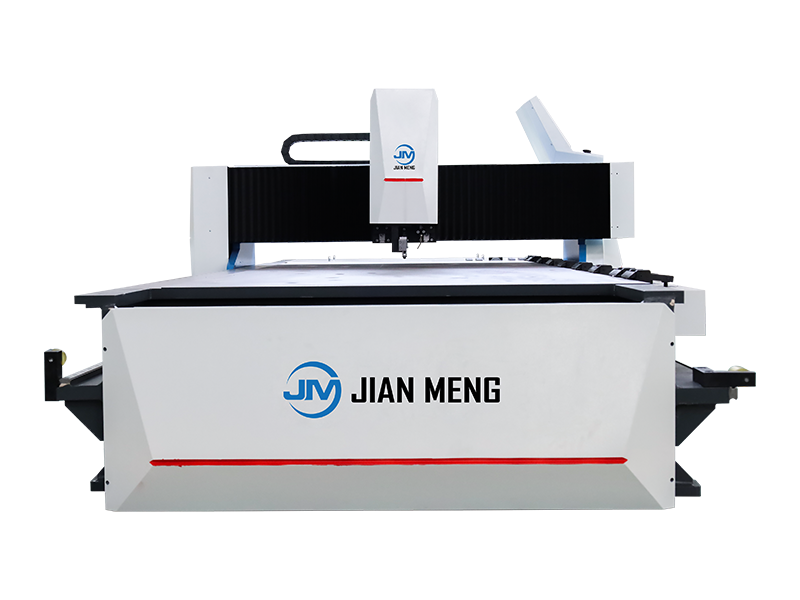

फ्रंट व्यू

झुकाव ड्राइंग

फ्रंट व्यू

स्प्लिट प्लॉट

चार-पक्षीय नाली मशीन उपकरण धारक के लिए एक स्वचालित घूर्णन प्रणाली से लैस है, जो मैनुअल टर्निंग की आवश्यकता के बिना सभी चार पक्षों के एक बार मोल्डिंग प्राप्त
उपकरण पांच अक्ष सीएनसी और पूर्ण सर्वो ड्राइव को अपनाता है, नाली अंतराल, दृश्य प्रोग्रामिंग और झुकने के प्रभावों की पूर्वावलोकन यह स्टेनलेस स्टील और एल्यूमीनियम प्लेट जैसी विभिन्न सामग्रियों के साथ संगत है, और संचालित करना आसान है, उच्च अंत शीट धातु सटीक

क्षैतिज संरचना

स्वचालित चार पक्ष वी नाली मशीन एक क्षैतिज गैंट्री फ्रेम पर आधारित है, और मशीन आधार और क्रॉसबीम वेल्डिंग तनाव को समाप्त करने के लिए एक इलेक्ट्रिक भट्ठी में टेम समग्र रैक एक बार क्लैंपिंग के लिए सीएनसी सटीक मशीनिंग से गुजरता है, यह सुनिश्चित करता है कि स्थापना सतह समानांतर और लंबवत है; कम मिश्र धातु, उच्च शक्ति वाले स्टील काउंटरटॉप को सपाट और चिकनी होने के लिए स्व-योजना द्वारा संसाधित कि प्रसंस्करण के दौरान, पहनने और आंसू से बचने के लिए प्लेटें स्थिर रहती हैं, जिससे उन्हें सजावटी और दर्पण खत्म प्लेटों की सटीक मशीनिं

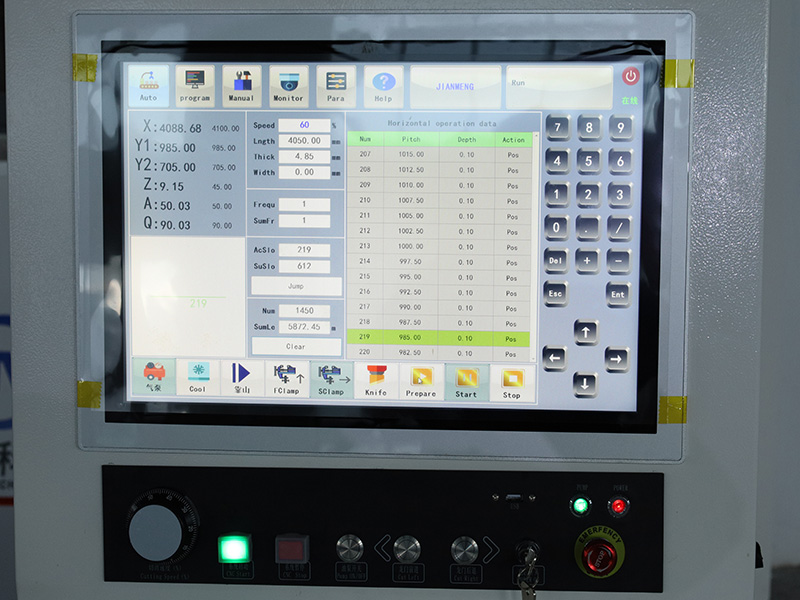

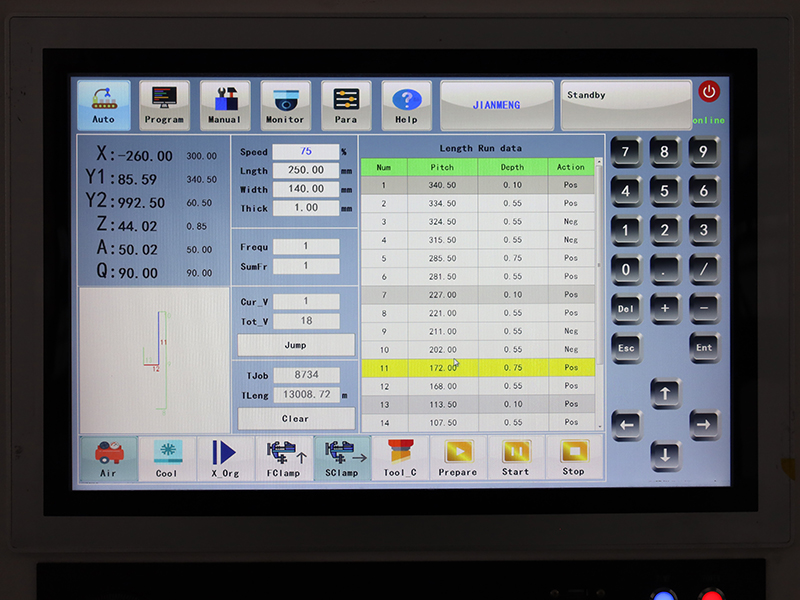

JIANMENG स्वामित्व वी-ग्रूविंग सॉफ्टवेयर

विंडोज आधारित सीएनसी ऑपरेटिंग सिस्टम पर निर्मित।
· एक पास में पूरा अनुदैर्ध्य और पार्श्व प्रसंस्करण
· 19 "औद्योगिक टच स्क्रीन
· सहज और आसान-सीखने के लिए ऑपरेशन
· स्वचालित आयाम गणना
· झुकने आरेख पूर्वावलोकन
· हाथ से खींचे गए ग्राफिक्स
· स्वचालित क्षमता गणना
· एक क्लिक स्वचालित चक्र
· एक-क्लिक उपकरण परिवर्तन
· बढ़ी हुई झुकने की सटीकता

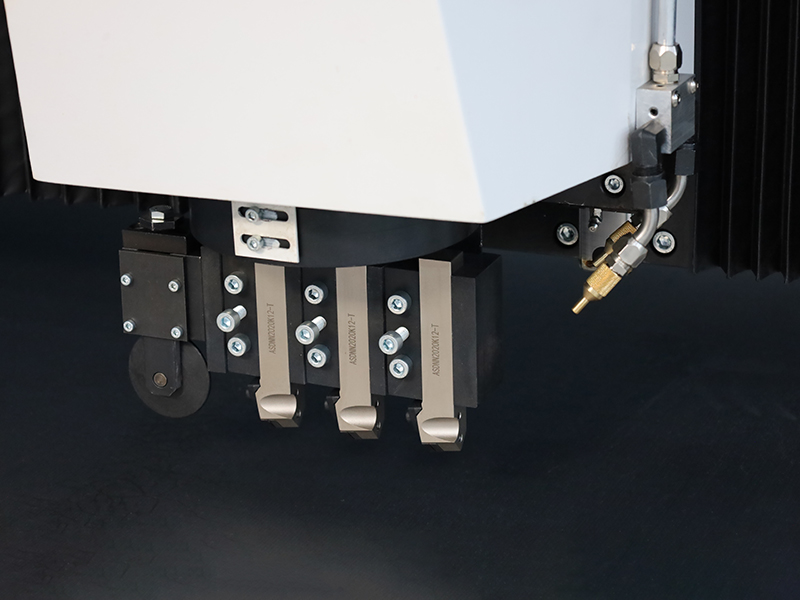

घूर्णन उपकरण धारक

स्वचालित चार साइड वी कट मशीन एक स्वचालित घूर्णन उपकरण धारक प्रणाली से लैस है, जो मैनुअल स्टीयरिंग के बिना एक जाने में बोर्ड के चार साइड ग्रोविंग बुर्ज उच्च घूर्णन सटीकता और स्थिर स्थिति के साथ हाइड्रोलिक चक लॉकिंग को अपनाता है। तीन चाकू के साथ एक साथ प्रसंस्करण काटने के बल का समान वितरण सुनिश्चित करता है और वर्कपीस विरूपण के जोखिम को कम करता है। उपकरण जीवन को बढ़ाने और परिचालन लागत को कम करने के लिए वैकल्पिक माइक्रो कूलिंग सिस्टम का समर्थन करें। सार्वभौमिक उपकरण स्थापना इंटरफ़ेस सफेद स्टील और मिश्र धातु चाकू दोनों के साथ संगत है, विविध मशीनिंग आवश्यकताओं क

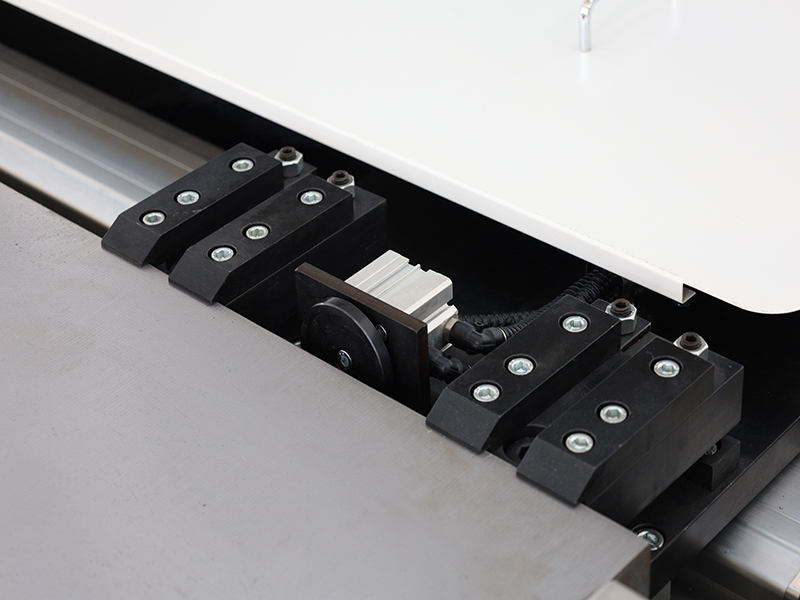

फ्रंट क्लैंप्स

स्वचालित चार पक्ष वी कट कई सामने के दबाव पैर और वायवीय क्लैंपिंग सिस्टम से लैस है, वायवीय उपकरणों के साथ जोड़ा हुआ है, प्रभावी ढंग से शीट धा ट्रांसमिशन मॉड्यूल धातु के तार को रोकने से रोकने के लिए एक पूरी तरह से संलग्न डिजाइन अपनाता है। उच्च परिशुद्धता घटकों के साथ संयुक्त, यह विफलता दर को बहुत कम करता है, दीर्घकालिक संच

साइड क्लैंप

पूरी तरह से स्वचालित नाली मशीन कई गतिशील पक्ष दबाव पैरों से लैस है और स्वचालित बचने वाला समारोह है। क्षैतिज मशीनिंग के दौरान, उपकरण धारक हमेशा महत्वपूर्ण स्थितियों पर बोर्ड की पर्याप्त क्लैंपिंग बल सुनिश्चित करने के लिए साइड प्रेशर फुट के पास ब्ल यह डिजाइन उच्च गति वाली नाली प्रक्रियाओं की सटीकता और विश्वसनीयता सुनिश्चित करते हुए प्रसंस्करण स्थिरता और परिचालन सु

तकनीकी विनिर्देश

	1232	1240	1532	1540	1560
शीट धातु की प्रसंस्करण सीमा (मिमी)	1250×3200	1250×4000	1500×3200	1500×4000	1500×6000
मशीन योग्य शीट मोटाई (मिमी)	0.4-5.0	0.4-5.0	0.4-5.0	0.4-5.0	0.4-5.0
वी-आकार की नाली और किनारे के बीच दूरी न्यूनतम (मिमी)	8 (अनुकूलित)	8 (अनुकूलित)	8 (अनुकूलित)	8 (अनुकूलित)	8 (अनुकूलित)
तालिका समतलता (मिमी)	±0.03	±0.03	±0.03	±0.03	±0.03
एक्स-अक्ष के समानांतर अधिकतम अक्ष गति (एम / मिनट)	120	120	120	120	120
वाई-अक्ष के समानांतर अधिकतम अक्ष गति (एम / मिनट)	60	60	60	60	60
मुख्य सर्वो मोटर शक्ति (किलोवाट)	5.5	5.5	5.5	5.5	5.5
दोहराए जाने वाले स्थिति सटीकता (मिमी)	0.015	0.015	0.015	0.015	0.015
आयाम (मिमी)	5180×2190×1600	5980×2190×1600	5180×2420×1600	5980×2420×1600	7980×2420×1600
