स्वचालित चार पक्ष वी ग्रूवर मशीन

धातु शीटों के लिए वी-ग्रूविंग आवश्यक क्यों है?

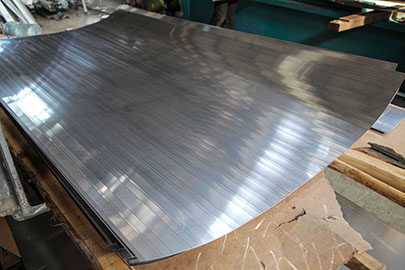

वी-ग्रूविंग, जिसे वी-कटिंग के रूप में भी जाना जाता है, फ्लैट शीट धातु में नालियों को काटने की एक प्रक्रिया है और कतरने और झुकने क वी-ग्रूविंग के बाद, शीट में कतरने और झुकने के लिए स्पष्ट संदर्भ लाइनें हैं; मोड़ के बाद फिलेट को एक सच्चे दाएं कोण मोड़ प्राप्त करने के लिए हटा दिया जा सकता है।
वी-नाली एक सहायक बनाने का संचालन है: इरादा मोड़ लाइन पर विशेष उपकरण और टूलिंग एक वी-आकार की नाली काटें ताकि सामग्री को अधिक आसानी से झुकाया जा सके और ब झुका हुआ हिस्सा फिर प्रेस ब्रेक या मैन्युअल रूप से बनाया जाता है। वी-नाली की गहराई, चौड़ाई और कोण नाली संचालन के दौरान कटर ज्यामिति और काटने / फ़ीड गहराई द्वारा निर्धारित और नियंत्रित
जीएसएचएम क्षैतिज उच्च गति वी नाली मशीन एक पेशेवर वी नाली उपकरण है, जो सभी धातु प्लेटों, जैसे स्टेनलेस स्टील प्लेटों, तांबे की प्लेटों, एल्यूमीनियम प्ले

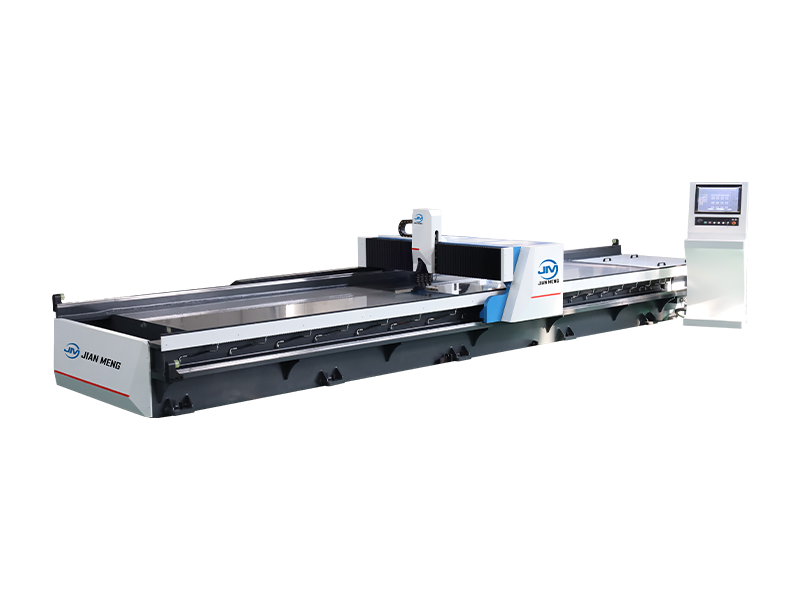

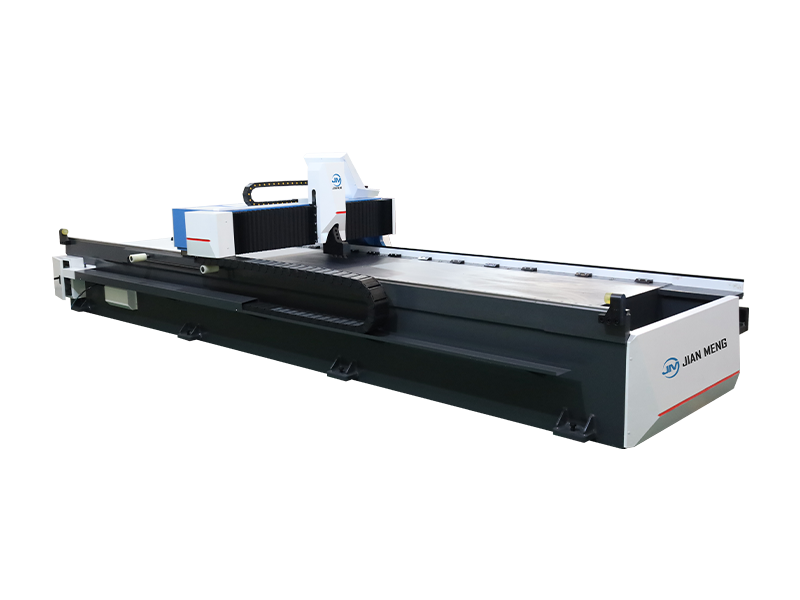

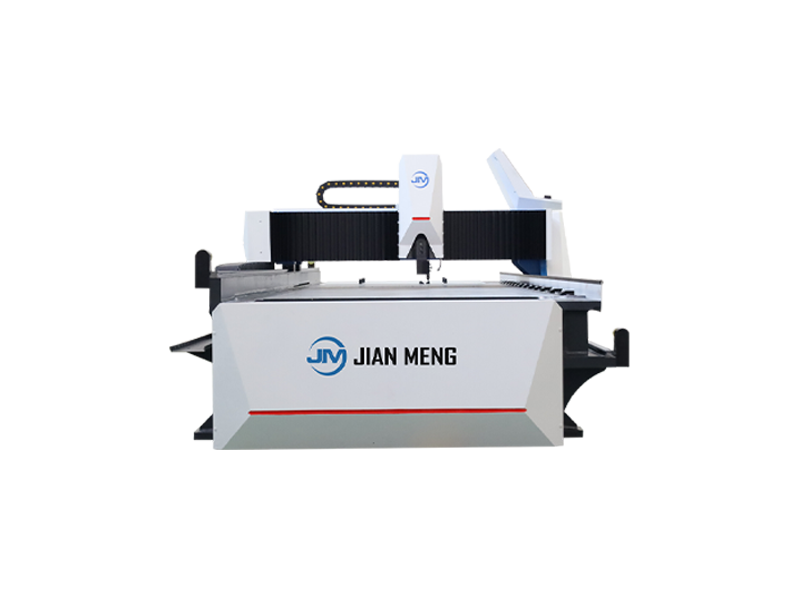

क्षैतिज वी ग्रूवर मशीन

उत्पाद विवरण

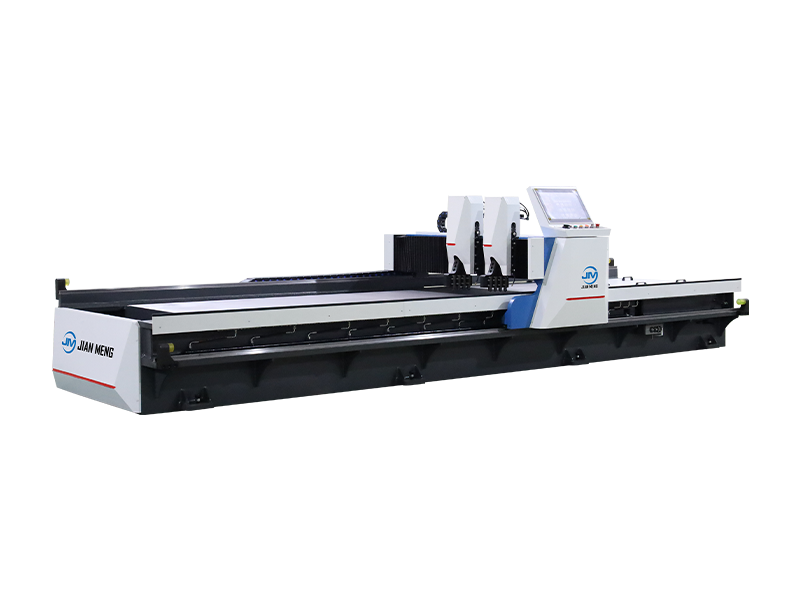

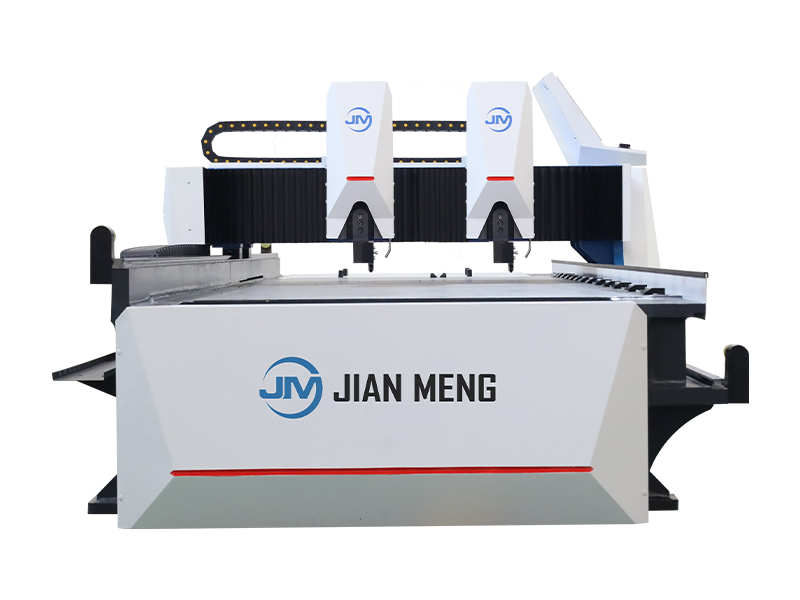

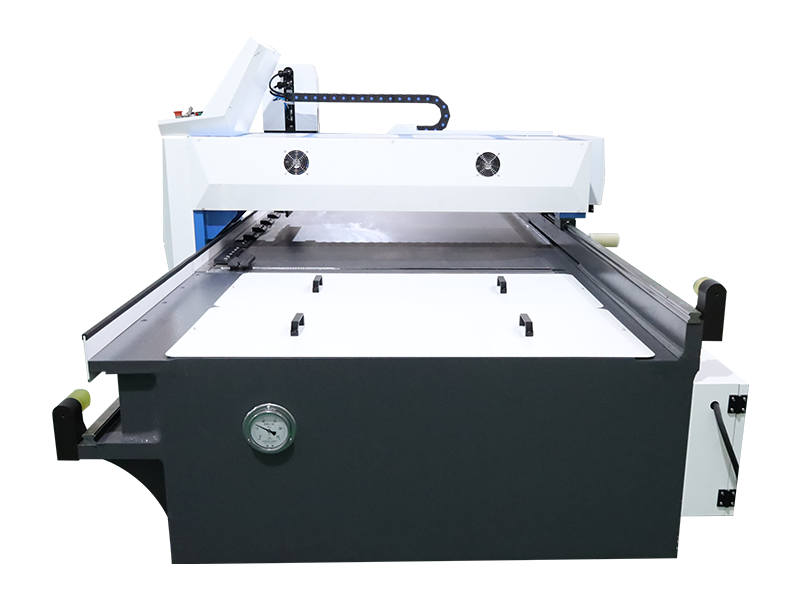

सामने का दृश्य (एकल सिर) छवि

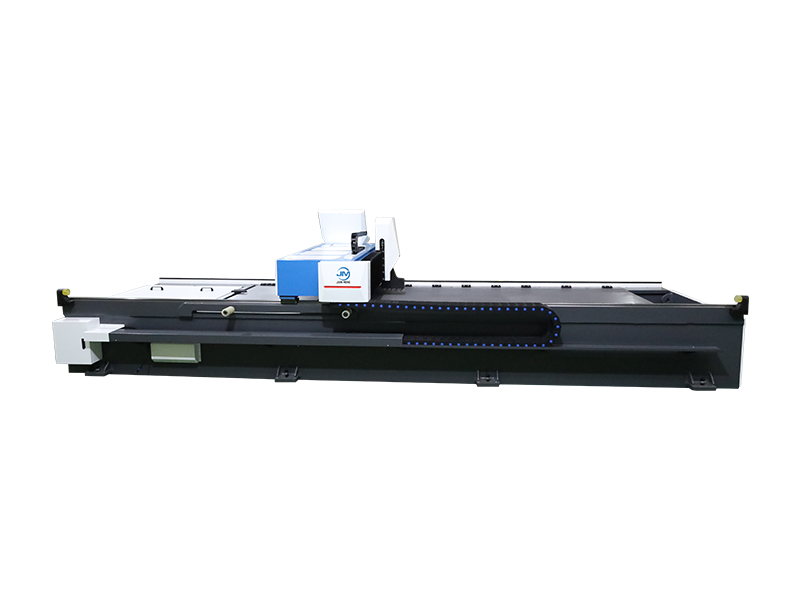

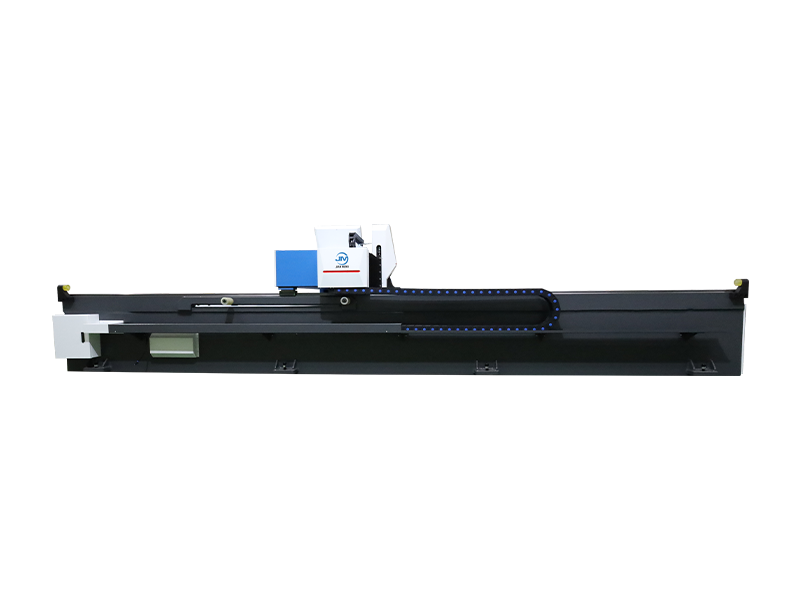

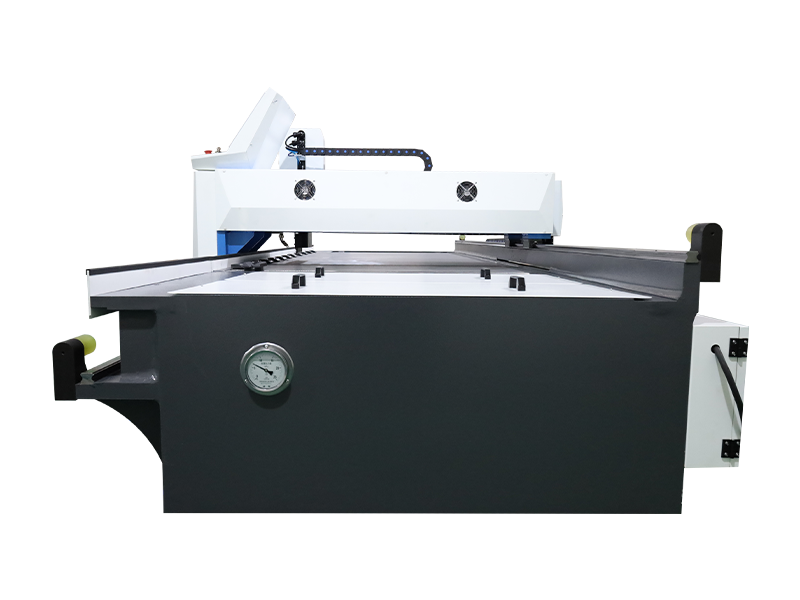

बैक व्यू

स्प्लिट प्लॉट

क्षैतिज वी नाली मशीन में 120 मीटर / मिनट तक की नाली गति, ± 0.02 मिमी की दोहराने योग्यता सटीकता है, और स्टेनलेस स्टील और एल्यूमीनियम मिश्र धातु जैसी विभ हाइड्रोलिक स्वचालित क्लैंपिंग सिस्टम, एक क्लिक प्रोग्रामिंग के साथ 19 इंच औद्योगिक टच स्क्रीन, कुशल और सटीक प

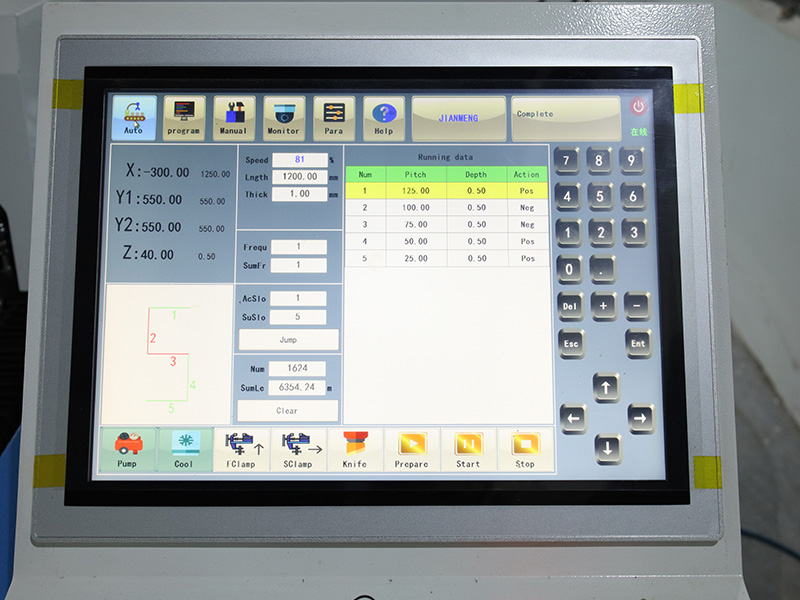

JIANMENG स्वामित्व वी-ग्रूविंग सॉफ्टवेयर

विंडोज आधारित सीएनसी ऑपरेटिंग सिस्टम पर निर्मित।
· 17 "औद्योगिक टच स्क्रीन
· सहज, आसान-सीखने के लिए ऑपरेशन
· स्वचालित आयाम गणना
· झुकने आरेख पूर्वावलोकन
· फ्रीहैंड आकार इनपुट (हाथ से खींचे गए ग्राफिक्स)
· स्वचालित क्षमता गणना
· एक क्लिक स्वचालित चक्र
· एक-क्लिक उपकरण परिवर्तन
· बढ़ी हुई झुकने की सटीकता

क्षैतिज संरचना

क्षैतिज नाली मशीन एक क्षैतिज गैंट्री फ्रेम पर आधारित है, और मशीन आधार और क्रॉसबीम को वेल्डिंग तनाव को समाप्त करने के लिए एक इलेक्ट्रिक भट्ठी द्वारा टेम समग्र रैक एक बार क्लैंपिंग के लिए सीएनसी सटीक मशीनिंग से गुजरता है, यह सुनिश्चित करता है कि स्थापना सतह समानांतर और लंबवत है; कम मिश्र धातु, उच्च शक्ति वाले स्टील काउंटरटॉप को सपाट और चिकनी होने के लिए स्व-योजना द्वारा संसाधित कि प्रसंस्करण के दौरान, पहनने और आंसू से बचने के लिए प्लेटें स्थिर रहती हैं, जिससे उन्हें सजावटी और दर्पण खत्म प्लेटों की सटीक मशीनिं

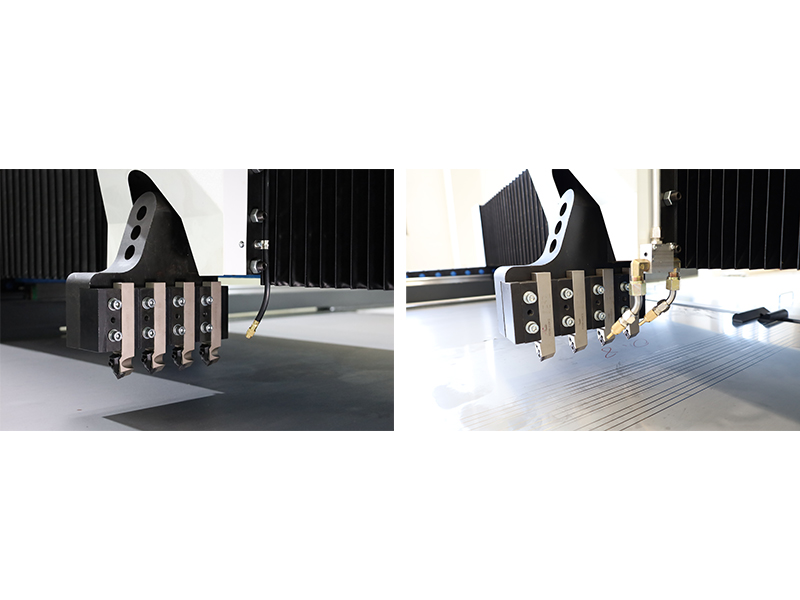

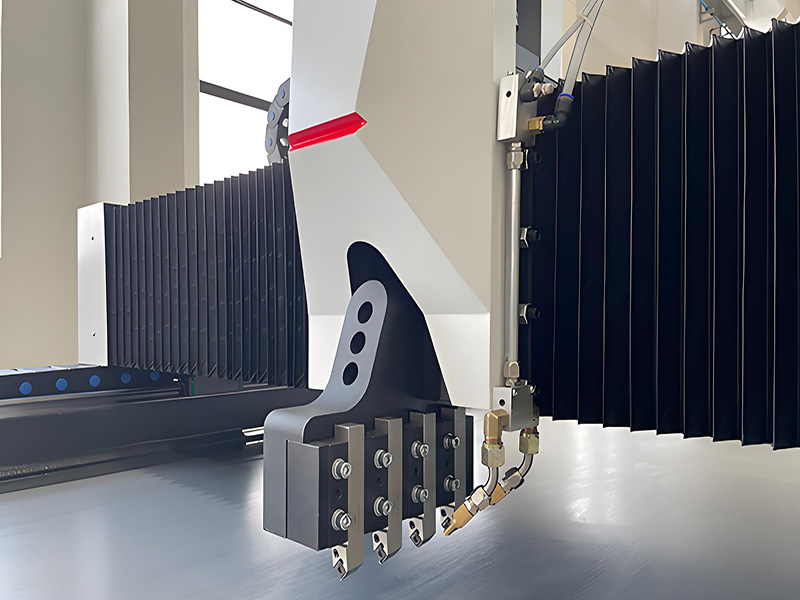

एकीकृत उपकरण धारक

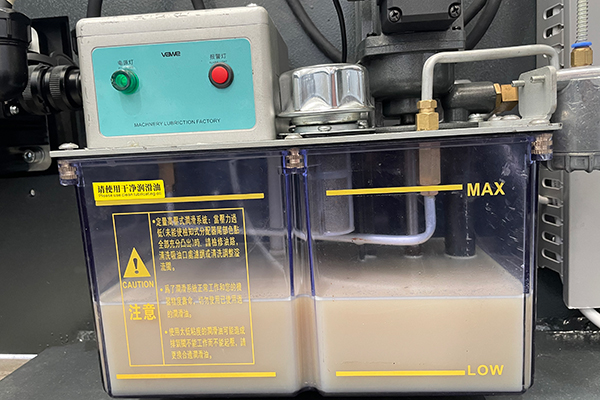

क्षैतिज वी कट एक एकीकृत उपकरण धारक और एक पूरी तरह से स्वचालित स्व-स्नेहन प्रणाली को अपनाता है। उपकरण धारक स्नेहन के लिए समकालिक रूप से ऊपर और नीचे चलता है, घर्षण हानि को प्रभावी ढंग से कम करता है और सेवा जीवन का विस्तार अद्वितीय चार ब्लेड वितरण डिजाइन, समान रूप से काटने की मात्रा का वितरण, वर्कपीस विरूपण को कम करना; वैकल्पिक सूक्ष्म शीतलन उपकरण उपकरण जीवन को और बढ़ा सकता है और उत्पादन लागत को कम कर सकता है; सार्वभौमिक उपकरण क्लैंपिंग इंटरफ़ेस सफेद स्टील उपकरणों और मिश्र धातु उपकरणों के आदान-प्रदान का समर्थन करता है, विभिन्न प्रसंस्करण

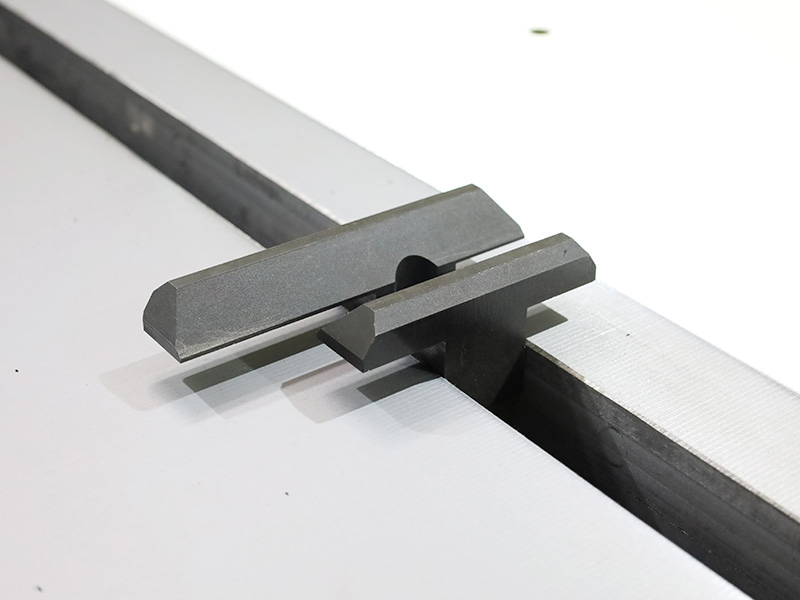

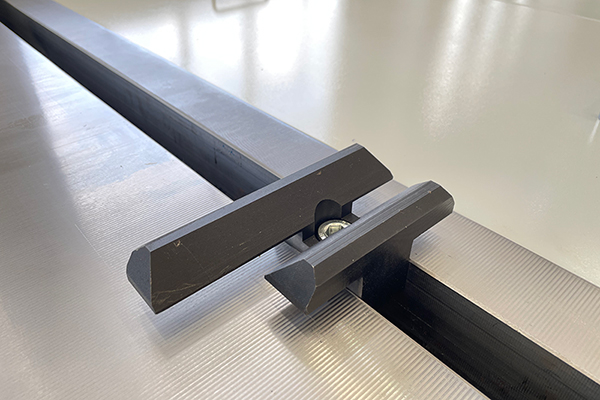

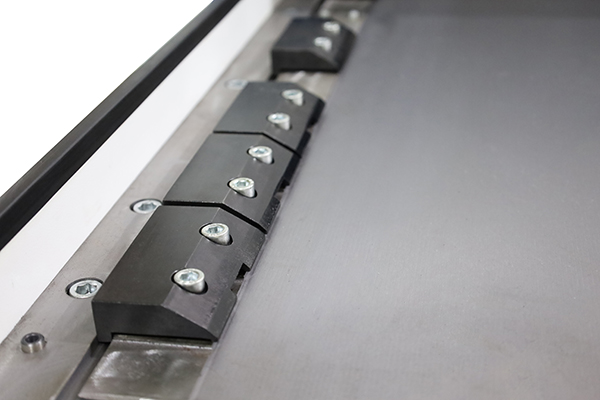

फ्रंट क्लैंप

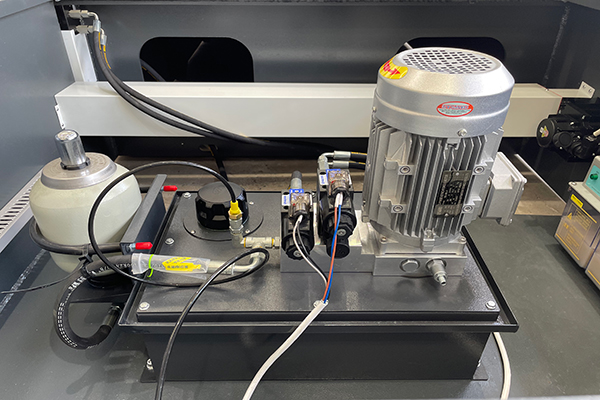

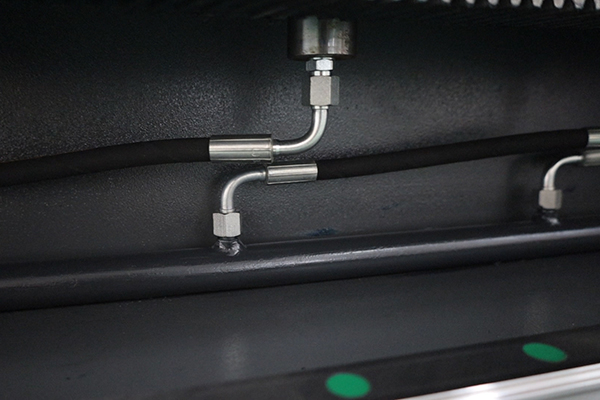

क्षैतिज वी कट मशीन एक विस्तारित गतिशील प्रेसर पैर से लैस है, जो पूर्व कट कोने वर्कपीस प्रसंस्करण के दौरान अधिक स्थिर प्ले पूरी मशीन समायोज्य सामग्री दबाव और विश्वसनीय क्लैंपिंग प्राप्त करने और सभी दिशाओं में बोर्ड सतह की रक्षा करने के लिए उच्च सटीकता मार्गदर्शन और स्थि हाइड्रोलिक सर्किट एक संचय मुआवजा से लैस है और एक मोटर नो-लोड स्टार्टिंग मोड को अपनाता है, जो न केवल ऊर्जा की बचत करता है बल्कि तेल के तापमान को

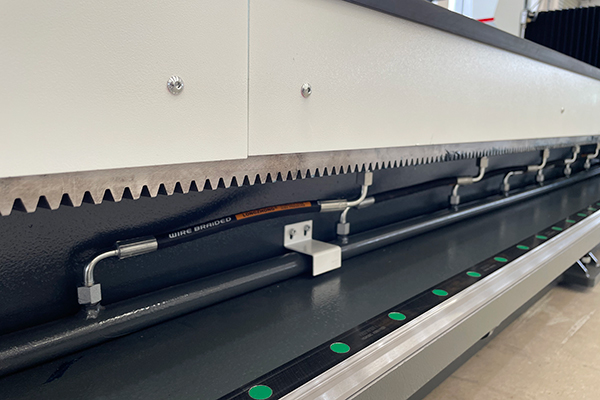

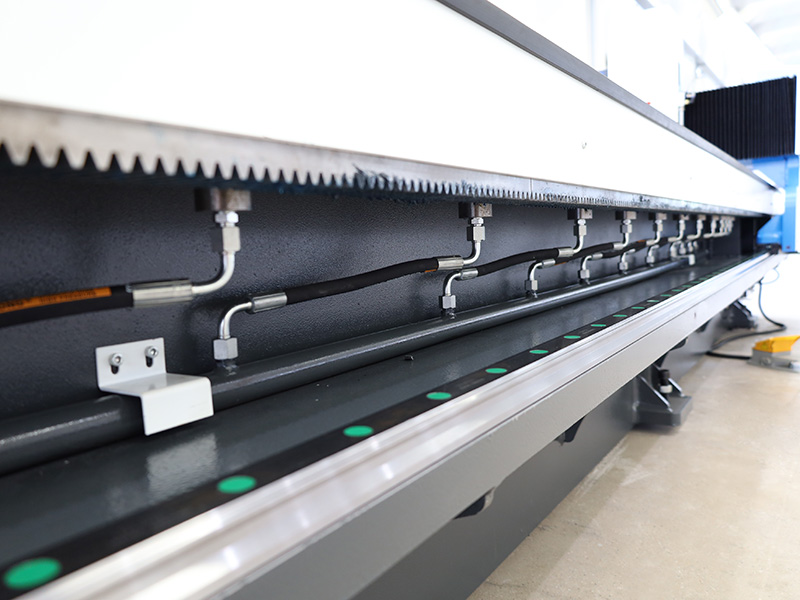

उच्च परिशुद्धता संचरण

क्षैतिज वी काटने की मशीन एक पूरी तरह से सर्वो मोटर और ड्राइवर से लैस है, जिसमें उच्च टोक़, उच्च परिशुद्धता, कम ऊर्जा खपत और तेजी से प्रत क्रॉसबीम ट्रांसमिशन स्थिर और कुशल चर आवृत्ति गति विनियमन के साथ, उच्च गति चिप फ़ीड और स्थिर प्रसंस्करण प्राप्त करने, और विभिन्न प्रसंस्करण आवश्यकताओं को पूरा करने, उत्पादन दक

तकनीकी विनिर्देश

	1232	1240	1532	1540	1560
शीट धातु की प्रसंस्करण सीमा (मिमी)	1250×3200	1250×4000	1500×3200	1500×4000	1500×6000
मशीन योग्य शीट मोटाई (मिमी)	0.4-5.0	0.4-5.0	0.4-5.0	0.4-5.0	0.4-5.0
वी-आकार की नाली और किनारे के बीच दूरी न्यूनतम (मिमी)	8 (अनुकूलित)	8 (अनुकूलित)	8 (अनुकूलित)	8 (अनुकूलित)	8 (अनुकूलित)
तालिका समतलता (मिमी)	±0.03	±0.03	±0.03	±0.03	±0.03
एक्स-अक्ष के समानांतर अधिकतम अक्ष गति (एम / मिनट)	120	120	120	120	120
वाई-अक्ष के समानांतर अधिकतम अक्ष गति (एम / मिनट)	60	60	60	60	60
मुख्य सर्वो मोटर शक्ति (किलोवाट)	5.5	5.5	5.5	5.5	5.5
दोहराए जाने वाले स्थिति सटीकता (मिमी)	0.015	0.015	0.015	0.015	0.015
आयाम (मिमी)	5100×2000×1550	5900×2000×1550	5100×2250×1550	5900×2250×1550	7900×2250×1550
